H系列靜態數字式電子汽車衡
靜態數字式電子汽車衡,配置先進的數字式稱重傳感器和智能化數字稱重儀表,具有防作弊、稱重速度 快、精度高、可靠性強等特點;對溫度系數、非線性、滯后和蠕變性能等進行自動數字化補償;儀表功能豐 富,存儲功能強;秤臺采用U型結構設計,并通過有限元分析軟件進行受力分析結構合理。整體強度和剛度得 到有效保證;秤臺表面釆用經過大型拋丸機拋丸除銹處理,極大増強了秤臺的防腐、防銹能力;秤臺生產完全 實現模塊化、標準化、系列化,安裝維護方便。
技術參數
稱重準確度等級:OIML
稱量范圍:10t~200t

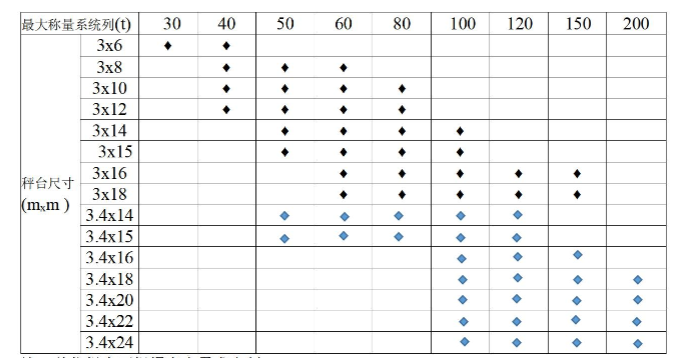

秤臺組合:6m ~ 24m
工作環境濕度:<90%R.H
工作環境溫度:-10°C~+60°C
工作電源:220VAC(-15%^10%)
50HZ±2%
安全過載:130% F.S

注:單位組合可根據客戶需求定制

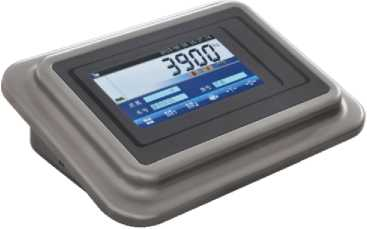

XI2008-D39 簡介





一、產品概述:D39-WB(YTW)物聯網數字靜態汽車衡儀表
二、產品特點
儀表電源:交流110~220V, 50Hz;
與傳感器的通訊距離∶在接12數字傳感器情況下總線可接至30米
數字傳感器供電電源:DC12V/~750mA
傳輸速率∶E和K協議19200bps,C協議9600bps;
數字傳感器連接數量∶1~16
電路保護∶RFI,EMI,ESD、隔離保護
傳感器接口∶航空插頭,RS485方式
串行輸出∶RS232,RS485,
波特率2400、4800、9600,19200、38400 及115200
8 data bits;even,odd,mark,space or none parity
大屏幕接口:20mA電流環恒流源串行輸出,傳輸距離<100米;
打印機接口∶配置標準并行打印接口,推薦ESPONLQ-300K/300K+II、ESPONLQ680/730/1600K,松下KX-P1121+/1131+,得實DS300/2600寬行打印機;外接POS58機煒煌WH-T2AR10-00ABPB。
以太網接口∶10/100Mbps
顯示:7inch800*480的TFT彩色顯示 按鍵∶電阻式觸摸屏
數據貯存:1000組車號皮重,3500組最新稱重記錄,300組最新不完整稱重記錄
工作溫度:-10℃~40℃ 重量:2.8Kg

物聯網通訊方式∶Rj45接口的有線網絡
| |||
A | 318(mm) | ||
B | 222(mm) | ||
C | 100(mm) | ||
三、
產品功能
7inch800*480的TFT彩色顯示。
觸摸操作準確性高,響應速度快,不需外接鍵盤輔助操作;
支持以太網接口、RS232、RS485、并行打印接口和大屏幕接口;
多種形象的數字秤調秤界面,使汽車衡數字化優勢得到更好發揮;
儀表異常提示信息清晰,且還有排除故障說明;
支持英文觸摸全鍵盤輸入,讓數字與文字編輯更方便;
多種方式的秤臺狀態分析界面,讓排除安裝隱患和查問題更方便;
支持C型、E型和K型多種協議傳感器。
所有外接設備在電氣上與傳感器隔離,傳感器不受外接設備漏電的影響。
具有填充式打印磅的排版功能。
具有電子鉛封、開殼檢測、傳感器和儀表綁定、遠程核對計量相關參數等物聯網計量保護功能。
具有遠程査看與設置PC通訊參數、存儲打印參數等物聯網應用類功能。
對以太網通訊參數只能查看。
以太網接口同時支持原以太網通訊協議和物聯網通訊協議。

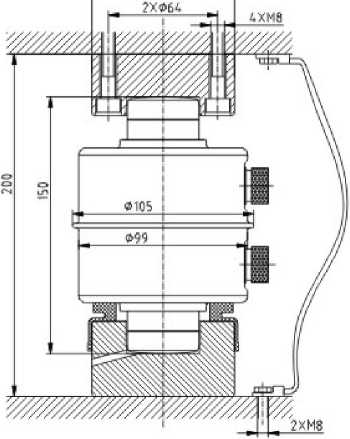

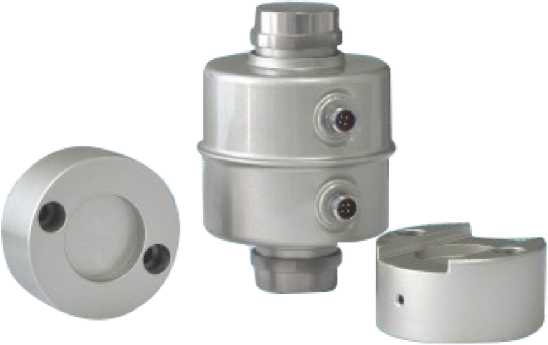

H系列傳感器介紹XLZS-D


TECHNICALPARAMETER
額定載荷Rated load | 10t | 20t | 25t | 30t | 40t | 50t |
額定輸出 Rated output | 10t | 20t | 25t | 30t | 40t | 50t |
20000 | 25000 | 30000 | 40000 | 50000 | ||
精度等級 Accuracy class | C3.C4.C5 | |||||
線性誤差 Non-linearity | ± 0.02%F.S | |||||
滯后誤差 Hysteresis error | ± 0.02%F.S | |||||
重復性 Repeatability | ±0.01 %F.S | |||||
蠕變(30分鐘)Creep (30min) | ±0.02%F.S | |||||
零點溫度影響TC ZERO | ±0.015%F.S/10℃; | |||||
靈敏度溫度影響TC SPAN | ±0.015%F.S/10℃ | |||||
數據刷新頻率 Digital refurbishing frequency | 15deg/s | |||||
通訊波特率 Communication baud rate | 9600BPS/19200BPS | |||||
絕緣電阻Insulation resistance | ≥2000 MQ | |||||
額定溫度 Nominal Temp Range | -10~+40℃ | |||||
工作溫度范圍Service Temp Range | -30~+70℃ | |||||
安全負載Safe load limit | 150%F.S | |||||
破壞負載Breaking load | 300%F.S | |||||
額定激勵電壓 Nominal of range excitation | 9~12VDC | |||||
密封等級 Protection Class | IP69K | |||||
材料 Material | 合金鋼 Alloy Steel | |||||
不銹鋼 Stainless steel | ||||||
通訊方式 | RS 485 | |||||
Wires:Excn+(藍,Blue);Exc-(黑,Black);Sig+(白,White);Sig-(紅,Red)
